インクジェットプリンターの動作原理

Jun. 12, 2026

1960年代にスタンフォード大学の教授によって連続インクジェット技術が発明されて以来、インクジェットプリンタの発展の歴史は急速に進んでいます。現在、一般的なインクジェットプリンタには、その動作原理に基づいてサーマルインクジェットとマイクロ圧電方式が含まれています。

サーマルインクジェットでもマイクロピエゾインクジェットプリンタでも、プリントヘッドとは切り離すことができません。プリントヘッドはインクジェットプリンターの心臓部とも言える部品です。さらに、給紙コンポーネントと精密位置決めコンポーネント、インククリーナーコンポーネント、電子信号制御コンポーネントもあります。

インクジェットプリンターの動作原理

プリンタのメインボードがコンピュータから印刷コマンドを受信すると、直ちにさまざまな信号パルスを独自にデコードし、まずフィーダを制御して用紙を送り込みます。では、紙が入ったかどうかはどうやって判断するのでしょうか？インクジェットプリンタの給紙チャネルには用紙センサーがあり、タイムパルス信号によって制御されます。指定された時間内にトリガーされない場合、メインボードは給紙が失敗したと判断し、次の給紙を続行します。連続して 2 回給紙に失敗すると、プリンターに用紙がなくなったことを示す信号がコンピューターにフィードバックされます。設定された時間内にセンサーが正常にトリガーされた場合、メインボードはこのデータを記録し、グレーティングディスクセンサーを通じてステップ信号を正確に制御します。続いて、プリントヘッドキャリッジが横格子センサーに従って位置決めされます。このとき、メインボードはプリントヘッドと用紙の X、Y 軸データを取得しており、X、Y 軸データに従って正確な座標を計算できます。プリントヘッドが印刷データのある座標に移動すると、メインボードは即座にパルス信号を与えてプリントヘッドを制御し、インク滴を吐出するなどの動作を繰り返して、紙上にパターンを形成します。

クリーニングが必要な場合、グレーティングセンサーの信号に従ってプリントヘッドキャリッジがインクスタック位置に移動し、インクスタックが持ち上げられてプリントヘッドのノズル部分が完全に密閉され、クリーンポンプが動作を開始して密閉部分に負圧が形成され、インクが引き出され、インクでノズルの洗浄が開始されます。フラッシング後、インクのスタックが下がり、スクレーパーがポップアップし、ノズルの残留インクをこすり取り、プリントヘッドキャリッジをリセットすると、クリーニングは完了です。

インクジェットプリントヘッドの動作原理

上で述べたように、現在一般的に使用されているインクジェットプリンタは、動作原理に応じてサーマルインクジェットとマイクロピエゾ方式に分けられます。では、それらはどのように動作するのでしょうか。

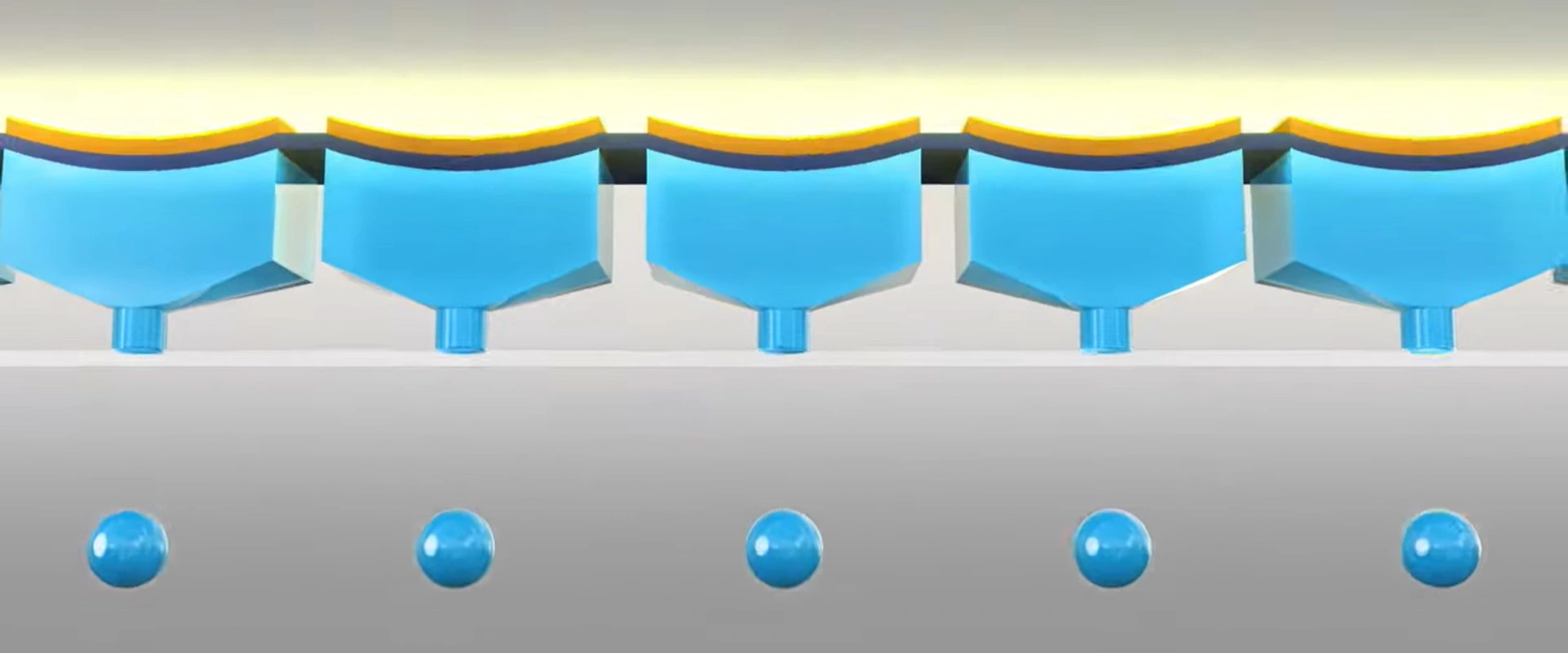

マイクロピエゾインクジェット技術：マイクロピエゾプリントヘッドは圧電素子の重要なコンポーネントであり、電流信号によって圧電素子の変形を制御し、それによってインク蓄積のジェットを生成し、インク滴のサイズとジェットの方向をより正確に制御して、インクの正確な制御を保証します。マイクロピエゾプリントヘッドがサーマルインクジェットプリントヘッドと異なるのは、インクジェットプロセス全体が室温で完了し、プロセス全体を加熱する必要がないため、原理的にマイクロピエゾプリントヘッドはサーマルインクジェットプリントヘッドよりも耐久性があり、実際にも同様です。

長所	短所
低メンテナンス/最小限のサービス	高額な前払い
セルフインストール可能	破損した場合の交換は非常に高価です
大型インクリザーバーのオプション	不適切なメンテナンスを行うと100%機械が故障してしまうため、メンテナンスは絶対に必要です。
非常に効率的なインク消費
箱や平らな面に最適

インクジェットプリンターの動作原理

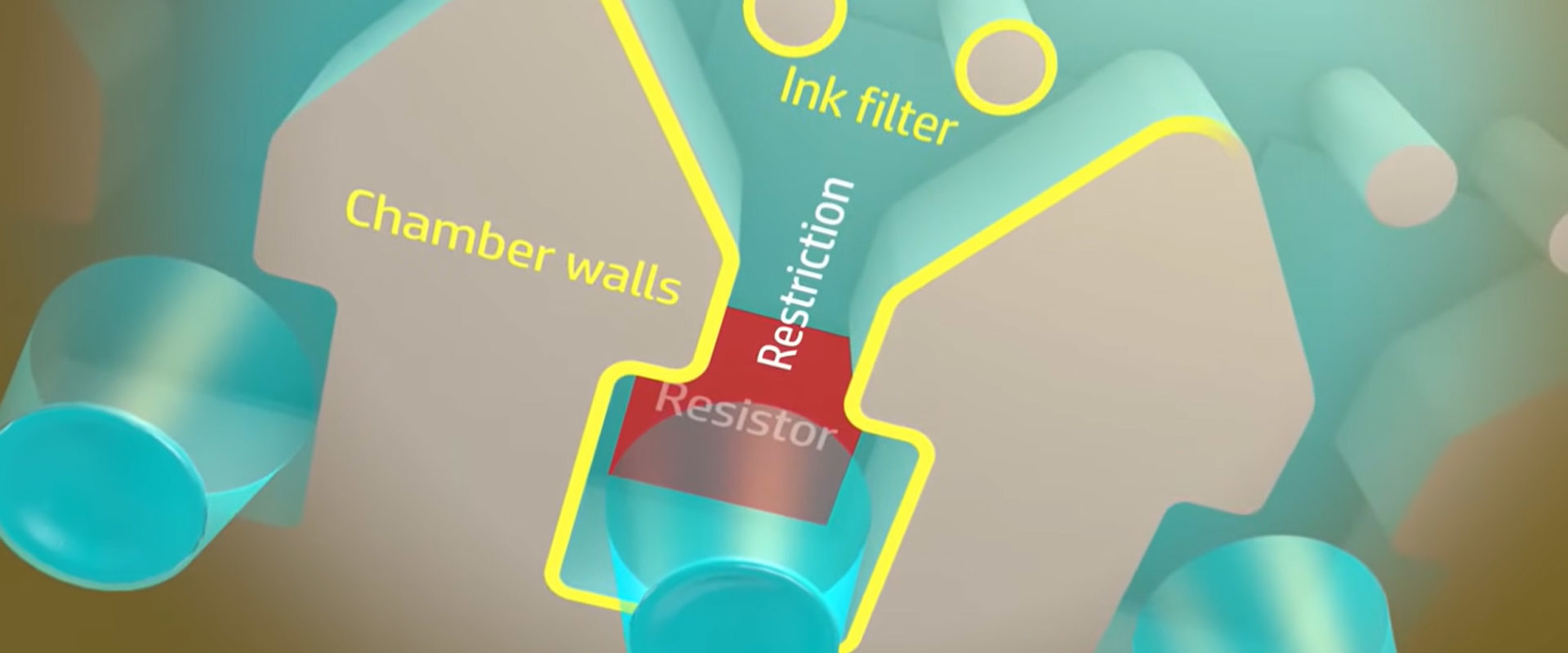

サーマルインクジェット技術: インクの発熱成分によって瞬時に加熱され、インクが瞬時に蒸発し、ノズルジェットからのインクの蒸発と膨張によって圧力が発生します。インクが吐出されると気泡が消え、プリントヘッド内のインク圧力が初期状態に戻ります。サーマルインクジェットノズルは冷却剤として作用するときにジェット内にインクが存在するため、使い続けるとインクがなくなることがなく、高温のため火傷する可能性があります。

長所	短所
低い初期費用	プリントヘッドを積み重ねない限り、印刷は 1 インチに限定されます
メンテナンス不要/最小限のサービス	消耗品は全体的に高価です
操作にはほとんどトレーニングが必要ありません	使用できるバルクインクが少なくなるため、カートリッジ交換の回数が増える
自分で簡単に取り付け可能	斜めに印刷するのは難しい
非常に高い DPI 解像度 (バーコードや基本的な画像に最適)
