DTF 印刷に EPSON プリントヘッドを選ぶ理由

Jun. 12, 2026

プリントヘッドは、プリンタの最も重要なコンポーネントの 1 つです。DTFプリンター これは印刷のパフォーマンスと品質にとって非常に重要です。プリントヘッドが詰まったり焼けたりすると、マシン全体の動作状態に大きな影響を与えます。現在市場にある DTF プリンタメーカーのほとんどは EPSON プリントヘッドを使用しています。

DTF 印刷に EPSON プリントヘッドを使用する必要があるのはなぜですか?

高精度印刷：エプソンのマイクロピエゾプリントヘッドは、各ノズル先端の液面曲面を制御し、毎秒最大 50,000 個のインク滴を高速に吐出する可変サイズドットテクノロジー (VSDT) を利用することで、優れた位置決め精度を実現します。曲面制御技術は、精密に制御された圧電素子の動きを利用して曲面を制御する技術です。曲面液面の残留振動を素早く抑制することで、残留振動によって発生するミストを抑制し、大小のインク滴を真球に近い真っすぐに噴射し、優れた着弾精度で着弾させます。

柔軟な液滴制御:VSDT は、ピエゾ素子を駆動する電圧波形を正確に制御することで、注入される液滴の体積を制御します。可変サイズドットテクノロジー VSDT は、圧電素子を駆動する電圧波形を正確に制御することで、噴射されるインク滴の量を制御できます。最小 1.5 ピコリットル (または 1 兆分の 1 リットル) の液滴を、必要な正確な量と位置に配置できます。

高速出力をサポートします。各ノズルはさまざまなサイズのドロップを選択して吐出できるため、高速出力と粒状感のほとんどない美しい画像パフォーマンスを楽しむことができます。

高い耐久性:マイクロピエゾプリントヘッドは、熱による機能低下を受けないため、非常に耐久性があります。加熱すると材質特性が変化するインクにも対応します。ピエゾ技術を搭載したプリンターは、染料インクや顔料インクを含む幅広いインクを使用できます。

EPSON プリントヘッドは、高品質で効率的な DTF 印刷のための高解像度、耐久性、高速印刷という生産要求を満たす優れたパフォーマンスと安定性を提供します。

一般的に使用される DTF プリントヘッド

I3200-A1

EPSON i3200-A1 は、優れた印刷品質、高速印刷速度、高い安定性、多機能サポートを備えたコスト効率の高いプリントヘッドであり、家庭用プリンタと産業用プリンタの両方でベストセラーとなっています。

i3200-A1 プリントヘッドには 3200 個のノズルがあり、4 色の水性テキスタイルインク、最大 600 dpi/2 行の解像度、およびマルチグレースケール印刷用の可変ドロップレット技術をサポートしています。安定性と耐久性に優れた先進の技術と材料を採用しており、長期間の安定した稼働を可能にし、メンテナンスや交換コストを削減します。 EPSONの公式データによると、圧電耐久回数1,060億回を超えても正常に使用できるとのこと。 40KPaの圧力でクリーニングを1500回繰り返した後も、プリントヘッドにインク漏れはなく、正常に使用できます。

I1600-A1

EPSON I1600-A1 プリントヘッドは、エンド市場でのアプリケーション要件の変化に対応して、EPSON が 2023 年にリリースした新しいプリントヘッドです。

I1600-A1 プリントヘッドは通常、12 インチ/18 インチの小型 DTF プリンタに装備されています。サイズ、ノズル解像度、インク滴吐出性能などのスペックはi3200-A1と同等です。 2 つの違いは、i1600-A1 には i3200-A1 の半分の 1,600 個のノズルしか搭載されていないため、印刷速度が比較的遅くなり、価格が安くなることです。

XP600

XP600 プリントヘッドには 6 色のプリントチャネルと、CMYK+CM または CMYK+LCLM の従来の出力スキームが備わっています。経済的な水性プリントヘッドとして設計されているため、通常は 7 色スキームを印刷できる小型デスクトップ DTF プリンタで使用されます。

XP600 の印刷解像度、印刷速度、耐久性は EPSIN I シリーズプリントヘッドよりも劣ります。最大解像度は360dpi/2行、印刷速度は10～12平方メートル/時、プリントヘッド寿命は約3～9カ月。ただし、比較的安価で適度に安定しているため、市場で広く受け入れられています。

プリントヘッドの仕様

プリントヘッド名		I3200-A1	I1600-A1	XP600
インクの種類		水性
幅×奥行き×高さ*		69.1×59.5×35.6mm		84.9×57.2×42.6mm
重さ*		80g		60g
ノズル数		3200	1600	1080
ノズルピッチ/ノズル列		1/300インチ		1/180インチ
ノズル列		8行	4列	6列
ノズル解像度		300npi/列 600npi/2列		180npi/列 360npi/2列
最大。カラーインクの数		4色		6色
有効印字幅		33.8mm		25.4mm
滴排出パフォーマンス*	バイナリ	43.2kHzで6pl		4.5-9-20-40pl 46kHz(シングルポイント)、11.52kHz(マルチポイント)
	3段階のグレースケール	6.3、12.3pl（21.6kHz）
	4階調グレースケール	21.6kHzで3.8、6.1、9.4pl
粘度範囲 ※		2.2～4.5mPa・s		3～5mPa・s
耐久性		1～2年		3～9ヶ月
対応DTFプリンター		すべての DTF プリンタ 330/450/600/1200mm	中小型DTFプリンター 330/450mm	中小型DTFプリンター 330/450mm

※数値は参考値です

DTF プリンタに適したプリントヘッドの選択

DTF プリンタに適したプリントヘッドを選択することは重要な決定であり、軽視すべきではありません。選択する際には、印刷領域のサイズ、印刷する素材の種類、プリントヘッド自体のコストなど、考慮すべき要素が数多くあります。 I3200-A1 は、堅牢で信頼性の高い選択肢です。大判DTF印刷一方、I1600-A1 と XP600 は、より手頃な価格のオプションを提供します。小型のDTFプリンター。最終的には、プリンタのニーズと予算を考慮して決定します。各プリントヘッドは優れたパフォーマンスを提供し、美しいプリントを作成するのに役立ちます。

DTF プリントヘッドのメンテナンス方法は?

操作上の注意事項
1. 電源スイッチを閉じて全体の電源を遮断することなく、デジタル印刷機の電子部品を無作為に取り付けたり取り外したりしないでください。そうしないと、各システムの耐用年数が損なわれ、プリントヘッドが危険にさらされます。
2. プリントヘッドを交換または微調整する場合でも、機器のマニュアルの仕様に従って、強引にプリントヘッドを交換または微調整しないでください。
3. プリンターの動作中に 2 つの異なるインクを混合しないでください。原材料のインク構成が異なると異なります。 2 つの異なるインクを混合すると、印刷効果に直接影響を与える化学反応が発生したり、ノズルの詰まりにつながる可能性があります。
4. プリントヘッドをデジタル印刷機から取り外したり、特にほこりの多い場所に裸のまま放置しないでください。インクに含まれる水分が徐々に蒸発し、インクが乾燥するとノズル詰まりの原因となるためです。ノズルが詰まっている場合は、使用前に掃除する必要があります。
5. ノズル洗浄液は腐食性があるため、毎回適度に洗浄することをお勧めします。

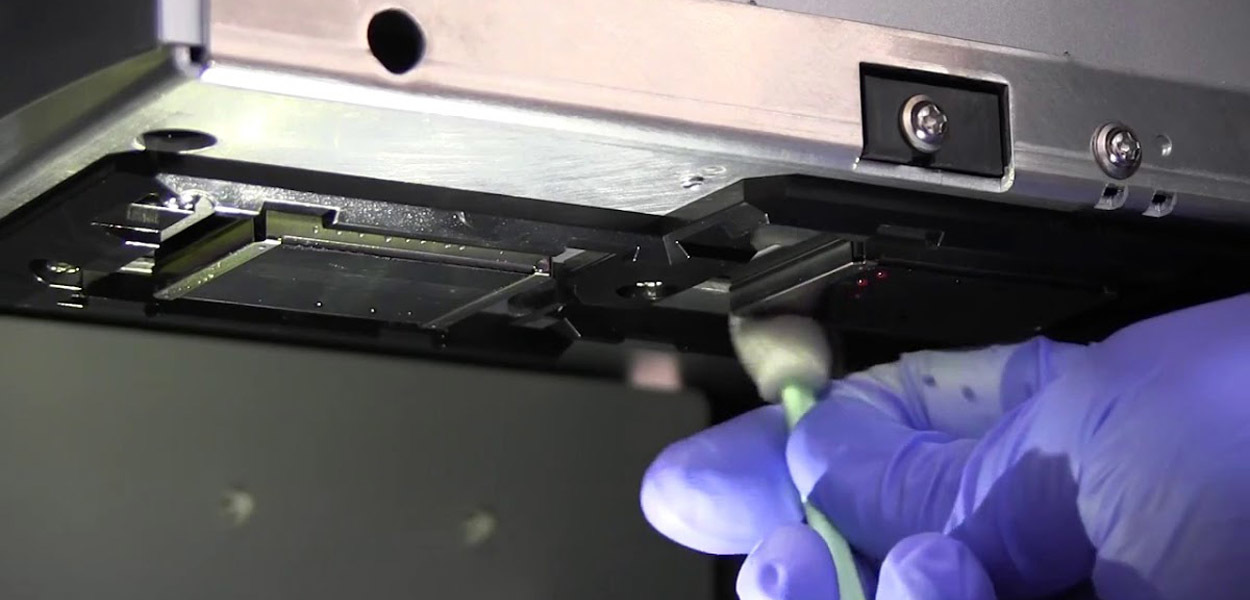

清掃上の注意
1. 手動クリーニングは、動作要件の手順に従って実行する必要があります。ノズルの掃除方法を見る>>
2. 洗浄時には、医療用シリンジの前面に細いホースをセットし、厳密に濾過した洗浄液で満たします。虫眼鏡で洗い流してスプレー穴を注意深く観察し、スプレー穴の隣にシルテーションの残留物がある場合は、柔らかいゴム製品を使用して取り除きます。内蔵プリントノズルを長期間使用せずに放置すると、インクの乾燥によりノズル穴が詰まりますが、特定の洗浄液を使用して洗浄できます。
3. プリントヘッドのクリーニングに鋭利なものを使用したり、プリントヘッドを叩いたり、手でプリントヘッドに触れたりしないでください。
4. 充電中はプリントヘッドを分解したり取り付けたりしないでください。また、プリントヘッドの電気接点に手や他の物体に触れないでください。
